普通三相電表分為三相三線電表和三相四線電表，從接線方式來看，普通三相電表還分為直入式電表和互感式的電表，下面我們分類型給各位說說各類普通三相電表怎么接線。

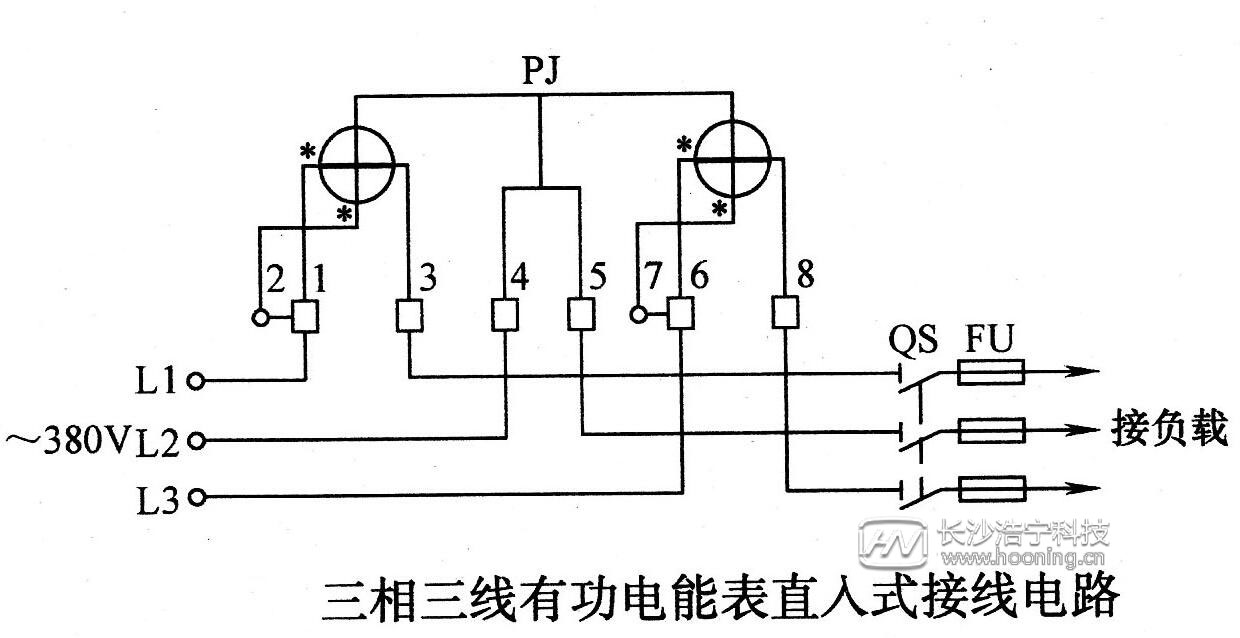

三相三線直入式接線圖

L1進線接入電表1號口，1號口接入電壓線，3號口接出線

L2進線接入電表4號口，5號口接出線

L3進線接入電表6號口，7號口接入電壓線，8號口接出線

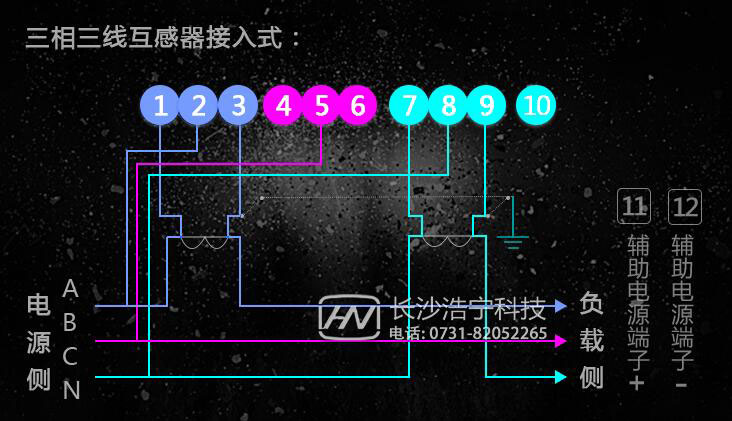

三相三線互感式接線圖

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

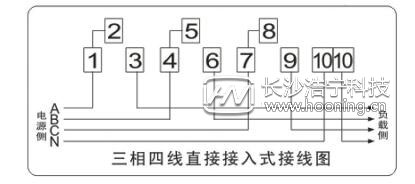

三相四線直入式接線圖

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

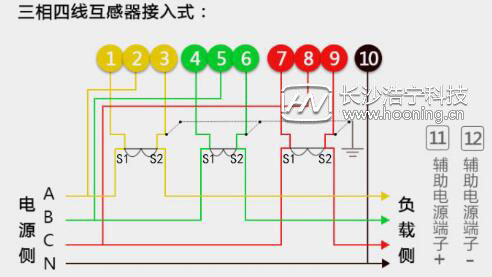

三相四線互感式接線圖

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

三相電電表型號推薦：

長沙威勝DSSD331-MC3 1級三相三線多功能電能表

長沙威勝DTSD341-MC3 0.5S級 1級三相四線多功能電能表

杭州華立DSZ535 0.5S級三相三線多功能智能電能表

杭州華立DTZ545 0.5S級三相四線多功能智能電能表
