三相四線電表分為直通電表和互感式電表，直通式三相四線電表通常都是6個孔，互感式三相四線電表通常是10個孔，現在我們就來分別為您講述兩種三相四線電表普通接法。

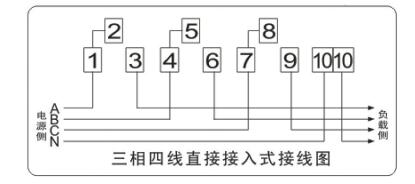

直通式三相四線電表接線圖

直通式三相四線電表比較簡單，編號從1到10，如下圖，但是有些朋友又要問了，直通電表怎么只有7個孔，哪里來的10個編號呢，其實是有的2、5、8三個接線柱和1、4、7用連接片短接了，所以這三個接線口是不需要再?gòu)耐獠拷泳€(xiàn)的，直接式接線方法為：1、4、7接三相電源的進線，3、6、9接出線，最后的10接進出的零線。

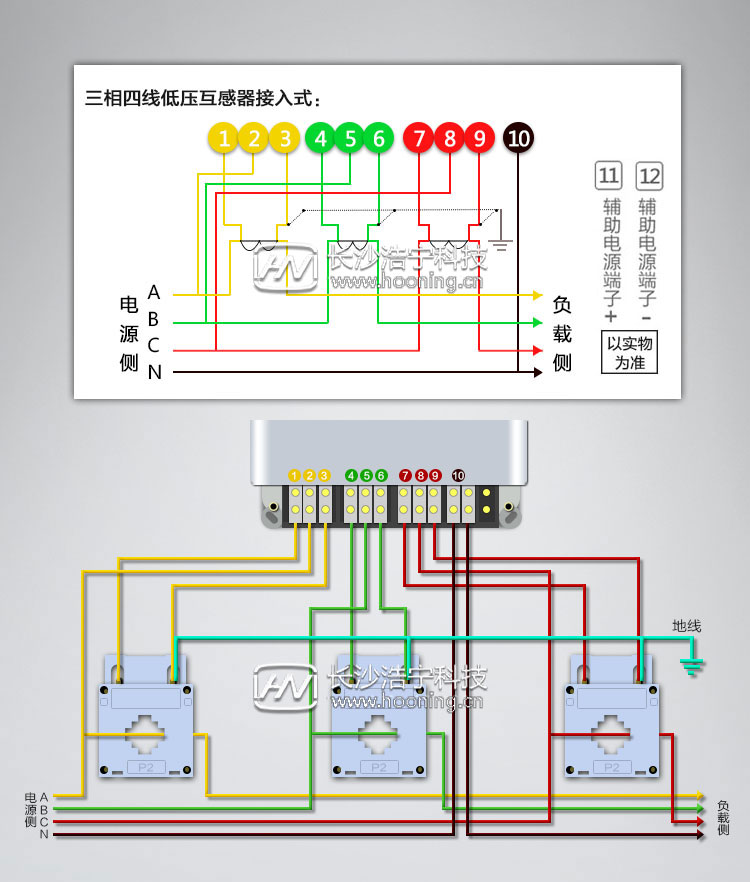

互感式三相四線電表接線圖

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。
