電能表接錯線的主要表現為 電能表反轉、不轉、轉速變慢等情況。由于電能表計量裝置是由電能表、互感器、二次回路等多種元件構成，因此，電能表的錯誤計量及其更正也呈多樣性變化。下面由小編來介紹一下電能表的幾種常見錯誤接線方式

一、電能計量裝置常見錯誤接線

當電壓小鉤斷開或接觸不良造成開路時，此時電能表的測量功率P=U(0)×Icosφ=0，電能表不轉。當電流互感器二次測開路時，電能表電流線圈無電流通過，電能表測量的功率P=U(0)×Icosφ=0，電能表不轉。同樣，電流互感器二次側短路時，因無電流通過電流線圈，電能表也會不轉。當電流互感器二次側極性接反時，電能表測量的功率P=-UIcosφ，電能表反轉。

二、三相三線兩元件電能表錯誤接線

當電壓線A、B相電壓對調;B、C相電壓對調;A、C相電壓對調時，對調后計量值P均為零，電能表不轉。

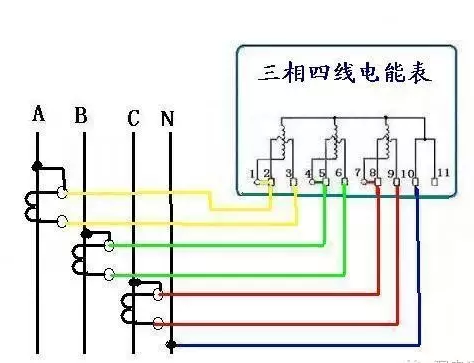

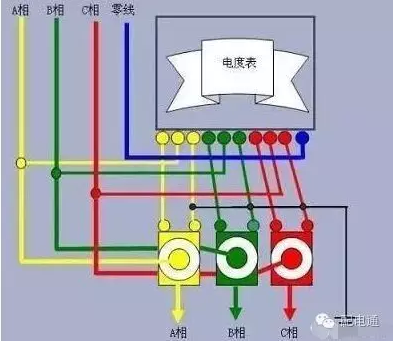

三、三元件電能表的錯誤接線

當有任一只電流線或TA極性接反時，接反相測量的有功功率為負值，電能表變慢。

當有兩相電流線或TA極性接反時，接反兩相的測量值為負值，電能表反轉。

當三相電流線或TA極性接反時，電能表反轉，K=-1。

當電流回路一相開路時，電能表僅計量兩相電量;二相開路時，僅計量一相電量;三相開路時，電能表停轉。同樣，電流回路出現一相、兩相、三相短路時，電能表計量值同上。

當低壓三相四線電能表TA接線正確，而電壓輔助線相序與電流不一致時，如電能表反轉。

在電壓回路存在開路故障時，有以下特征： 一相電壓回路開路，電能表計量兩相電量; 兩相電壓回路開路時，電能表僅計量一相電量，電能表變慢; 三相電壓回路開路時，電能表停轉。

以上內容，僅供參考，如需了解更多詳情，歡迎咨詢。
